Адаптер PIC ICD2 для Pickit 2, Pickit 3

Адаптер PIC ICD2 для программирования микросхем на программаторах Pickit 2 или Pickit 3. Адаптер имеет 40-контактную колодку ZIF, джамперы (переключатели) для выбора типа программируемой микросхемы, и гнездо ICSP для соединения с программатором.

Адаптер поддерживает следующие микросхемы:
- PIC16/18XX с количеством контактов 8, 14, 18, 20, 28, 40
- PIC10FX
- 16F57, 16F59

Контакты ICSP: MCLR, VCC, GND, PGD, PGC.

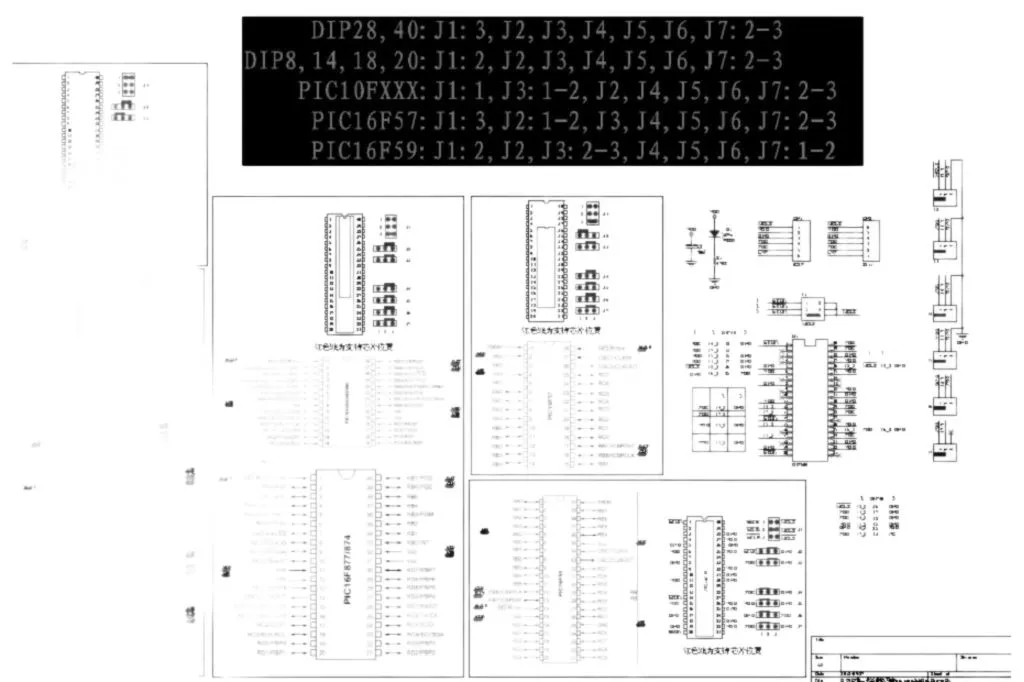

Установите микроконтроллер, 28-dip, 40-dip по левому краю 28/40 P (А). Точка установки обозначена на адаптере

8,14, 18,20-dip микроконтроллер выровнены слева 8 P/14 P/18 P/20 P флаг линии (B), короткое замыкание крышки на позиции B.

УСТРОЙСТВА PIC16/18XX 40PIN Серии (кроме 16F59)

УСТРОЙСТВА PIC16/18XX 28PIN Серии (кроме 16F57)

УСТРОЙСТВА PIC16/18XX 18PIN Серии устройств

ПИК 8PIN/14PIN/20PIN семейство устройств (за исключением 10FXX)
