Инструкция по замене планки чипов СНПЧ

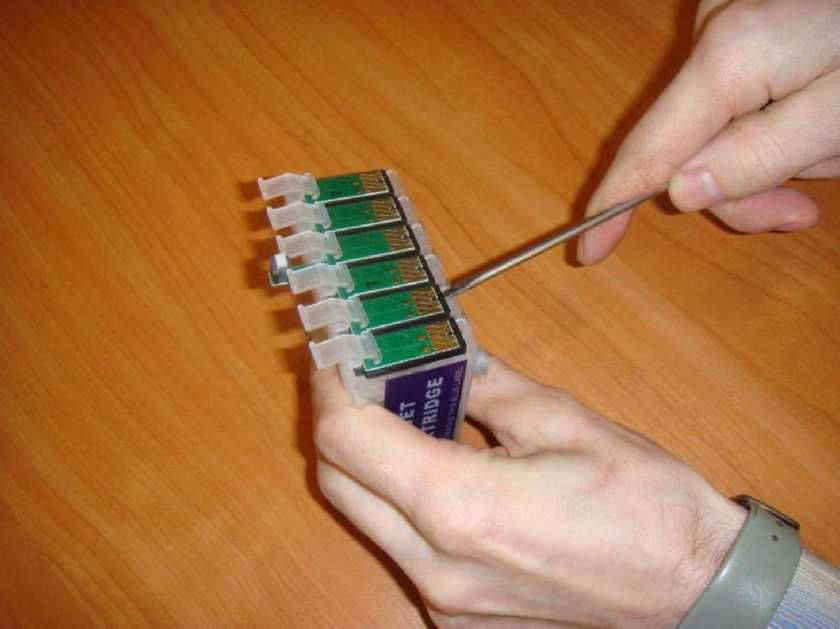

1. Аккуратно подцепляем лепесток платы за черный пластмассовый кожух, высвобождая защелку из зацепления с картриджем. Для этого лучше использовать отвертку с тонким шлицем.

Инструкция по замене планки чипов СНПЧ

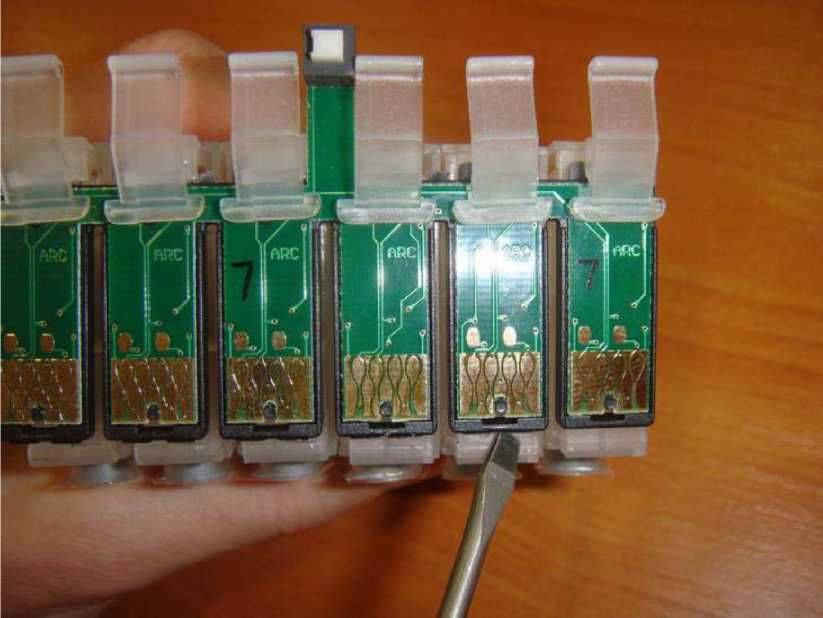

2. При этом один край шлица отвертки упереть в корпус картриджа, другой - по центру пластмассового кожуха, не допуская перекоса кожуха либо платы (на фото левее от отвертки - высвобожденные из защелки элементы платы).

Инструкция по замене планки чипов СНПЧ

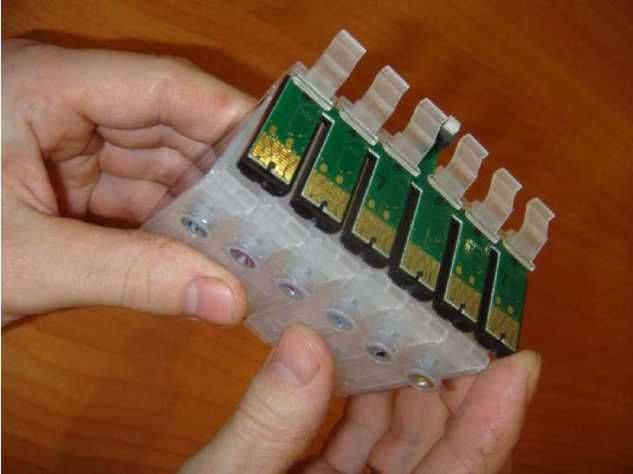

3. Далее немного поворачиваем плату, выводим кнопку сброса между элементами крепежа картриджей. Работать нужно аккуратно, не допуская перегиба платы в районе кнопки сброса.

Инструкция по замене планки чипов СНПЧ

Инструкция по замене планки чипов СНПЧ

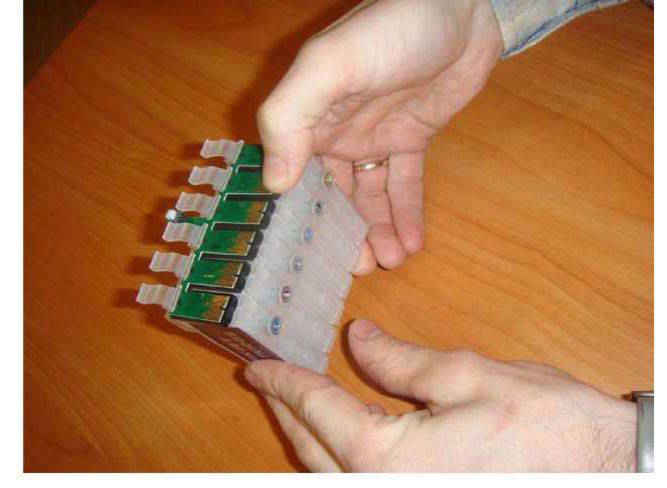

4. Установку производим в обратном порядке. После заведения кнопки сброса между элементами крепежа картриджа, выравниваем плату...

Инструкция по замене планки чипов СНПЧ

5. ...и поочередно защелкиваем крепеж платы, удерживая при этом каждый картридж с обратной стороны.

Инструкция по замене планки чипов СНПЧ

6. Готово.

Инструкция по замене планки чипов СНПЧ
